1、應用范圍

1.1根據測量方案，完成全橋、半橋、1/4橋（120Ω三線制自補償）、1/4橋（120Ω兩線制公共補償）狀態的靜態應力應變的多點巡回檢測。

1.2配合各種橋式傳感器，實現壓力、力、荷重、位移等物理量的多點巡回檢測。

1.3與熱電偶配合，通過熱電偶分度號的計算，對溫度進行多點巡回檢測。

1.4對輸出電壓小于20mV的電壓信號進行巡回檢測，分辨率可達1μν。
2、特點

2.1采用德國進口WAGO壓線端子，接線方便靈活，也可定制五芯航空插頭；

2.2采用高強度鋁合金機箱，輕便且堅固，結構合理，穩定性高，拆裝維修方便；

2.3模塊化設計，具有較高的可靠性及可維護性；

2.4通過以太網與計算機通訊，并通過以太網進行模塊間的擴展，可實現無限多數據采集箱的擴展；

2.5采用進口高性能光電繼電器，通過特殊的電路設計，消除了開關切換時，接觸電勢的變化對測量結果的影響；

2.6以太網通訊，使系統實現了邊采樣、邊傳送、邊存硬盤、邊顯示，利用計算機海量的存儲硬盤，長時間實時、無間斷記錄所有通道信號；

2.7多種橋路方式程控切換：通過軟件程控設置全橋、半橋、1/4橋（120Ω三線制自補償）、1／4橋（120Ω兩線制公共補償）的狀態，使用方便靈活，操作簡單。

技術指標

1、數據采集器技術指標

1.1測量點數：每臺數據采樣箱最多可測60（20、40）點，每臺計算機可控制無限多臺數據采樣箱；

1.2適用應變計電阻值:

1.2.1 1/4橋（12 0Ω三線制自補償）：120Ω或350Ω（訂貨時確定一種）;

1.2.2 1/4橋（120Ω兩線制公共補償）、半橋、全橋：60Ω～20000Ω任意設定;

1.3連續采樣速率：5Hz；

1.4應變片靈敏度系數：1.0～3.0自動修正；

1.5供橋電壓：2V（DC）；

1.6測量應變范圍：±10000με，±100000με

1.7 電壓測量：滿度值±5000mV，±100mV，±10mV；

1.8最高分辨率：0.5με；

1.9系統示值誤差：不大于0.5％±3με；

1.10零漂：不大于3με/4h；

1.11自動平衡范圍：±15000με（應變計阻值的±1.5%）；

1.12長導線電阻修正范圍 ：0.0～100（Ω）；

1.13 AD轉換器:24位

1.14通訊接口：100Mbps以太網接口；

1.15電源：

⑴交流電源輸入：220V（±10％） 50Hz（±2％）；

⑵直流電源輸入：24V；

1.16外形尺寸：378mm×350mm×105mm(40測點)；511mm×350mm×105mm(60測點)（長×寬×高）便攜機箱。
2、使用環境

2.1溫度：

⑴貯存條件：-40℃～60℃；

⑵極限條件：-10～50℃；

⑶工作范圍：0～40℃；

2.2濕度：

⑴工作范圍：40℃（20～90）%RH；

⑵貯存條件：50℃ 90%RH24h；

2.3振動（非工作狀態）：

⑴頻率循環范圍：5～55～5Hz；

⑵驅動振幅（峰值）：0.19mm；

⑶掃頻速率：小于或等于1倍頻程/min；

⑷在共振點上保持時間：10min；

⑸振動方向：x、y、z。

系統框圖

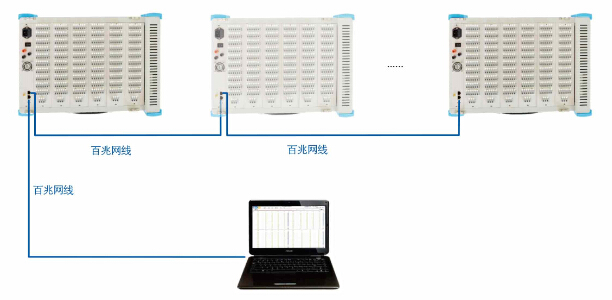

1、系統連接圖

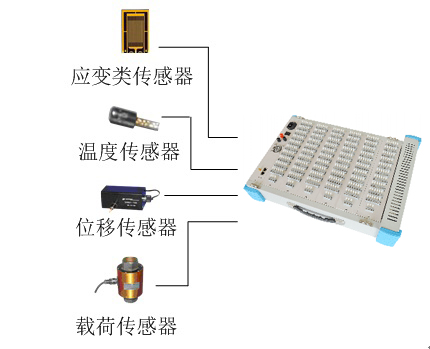

1.1儀器與多種傳感器的連接，如圖1所示：
