泰斯特電子推出的TSTMP試驗模態分析軟件，配合信號源、傳感器、適調器、數據采集硬件和控制分析軟件，可構成完整的試驗模態分析系統。專業的技術培訓，可保證用戶可靠、正確、合理的使用本系統。
TSTMP試驗模態分析軟件是匯集了公司多年軟硬件研發經驗和廣大用戶對試驗模態分析系統的改進建議，參考國內外試驗模態分析領域專家學者的研究成果和指導意見設計而成，功能強大，特色鮮明；采用內嵌專業知識的軟件模式，即使是非專業的用戶也可以成功地進行模態試驗；內嵌的工作流程保證符合質量標準的重復試驗過程；強大的模態參數提取技術保證了高質量、不受操作者經驗多寡的影響，即使對模態高度密集或阻尼很大的結構也游刃有余。
二、 軟件功能

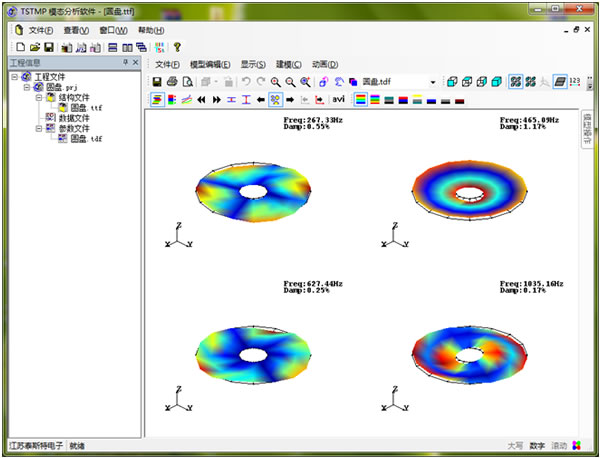

TSTMP試驗模態分析軟件，用VC++開 發的一套完整的試驗模態分析軟件，可用于WINDOWS 2000/XP/Vista/7環境。TSTMP軟件可以通過數據分析，計算出振型數據，顯示被測結構的振型三維動畫，也可以顯示模型的時域或頻域的運行動撓度ODS (Operating Deflection Shape)。軟件通過數據分析，可以確定被測結構的模態參數（固有頻率、 振型、 阻尼比），用戶可進一步用于結構動力響應等分析。 公司不斷推出軟件的新版本，及時為用戶免費升級，確保用戶可用******的方法、更好的進行試驗模態分析工作。
三、 軟件特點
■ 良好的聯網功能: 支持局域網多用戶同時使用TSTMP網絡版軟件，適合學生教學系統使用；
■ 幾何建模：可以直接讀入Excel格 式以及文本格式的模型文件；生成常用的規則結構模型；可利用子結構、 結點、 連線的添加、 刪除、 移動、 復制、 鏡像、 陣列等操作迅速完成復雜結構的建模工作；
■ 參數辨識：自互功率譜法和傳遞率法，頻域分解法（FDD），強化頻域分解法（EFDD），最小二乘復頻域法（PolyMax），特征系統實現算法（ERA） ，隨機子空間法（SSI）、峰值法，正交多項式擬合法，導納圓法，最小二乘復指數法；
■ 模態試驗結果驗證：穩態圖、 模態置信準則（MAC）、模態相位共線性、 相位偏移、 模態指示函數、模態參與因子；
■ 動畫顯示：各階振型分別顯示或同時顯示一個或多個模型上；連續動畫、 步進動畫、 三維彩色動畫、 等高線動畫、四視圖同步動畫等；動畫的幅度、速度可調；
■ ODS動畫：實測數據動畫地顯示在模型上，形象地顯示試件的真實的隨時間各種動變形(加 速度、 速度、 位移、 應變以至脈沖響應IRF等 )過 程，尤其是以往很難觀察的起動，停車等瞬態過程；響應頻譜同步顯示在模型上，形象地顯示試件在各個頻率激振下的變形情況，從而估計模態參數；
■ 數據交互：可讀取常規格式（如文本格式數據等）進 行參數識別；幾何模型、 靜態動畫圖形的拷貝、打印；動畫轉換為AVI文件；所有識別的模態參數文件可保存、 打印，振型文件可導出為Word文件及文本文件。
四、 模態方法

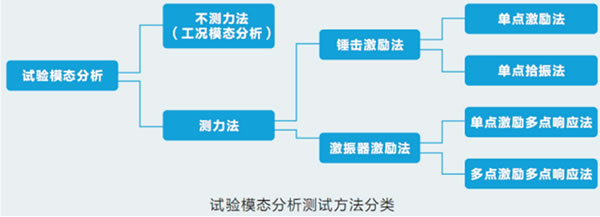

TSTMP試驗模態分析軟件按照工程應用直觀的分為測力法和不測力法兩大類，測力法是指在試驗測試過程中給被測結構施加一個可控、可測的激勵力，同時測試激勵力和振動響應的值，分析計算得到頻率響應函數（FRF），在此基礎上進行各個模態參數的識別，最典型的PolyMax（最小二乘復頻域法）就屬于該類型，不測力法是在測試過程中由于結構本身的原因造成激勵力很難測量，只是靠測得的振動響應數據來識別結構的模態參數，又稱為工況模態分析，如典型的EFDD（強化頻域分解法）就屬于該類型。
|
