概 述:

TZT3826H動靜態電阻應變儀，最高采樣頻率100Hz，也可配TSTDAS靜態測試分析軟件，輕松實現靜態數據采集，每個機箱最多可內置40或60通道，廣泛應用于疲勞試驗、偽動力試驗，能捕捉材料由彈性區域進入塑性區域整個過程的緩變信號。除采集應力應變信號外，還可采集電壓、位移、溫度等物理量。該產品適合在各種現場進行測量試驗，被國內眾多的高校和知名研究檢測機構廣泛采用。
1、應用范圍

1.1跟據測量方案，完成全橋、半橋、1/4橋（120Ω、350Ω三線制自補償）狀態的準動態應力應變的同步采樣檢測；

1.2配合各種橋式傳感器，實現壓力、力、荷重、位移等物理量的同步采樣檢測；

1.3接入熱電偶傳感器進行溫度測量；

1.4對小于5V的電壓信號進行巡回檢測，分辨率可達5μV；

1.5支持與MOOG各型號的加載試驗機聯機實現同步加載。

2、特點

2.1采用德國進口WAGO壓線端子，接線方便靈活，也可定制五芯航空插頭；

2.2采用高強度鋁合金機箱，輕便且堅固，結構合理，穩定性高，拆裝維修方便；

2.3模塊化設計，具有較高的可靠性及可維護性；

2.4通過以太網與計算機通訊，并通過以太網進行模塊間的擴展，可實現無限多數據采集箱的擴展；

2.5 最高采樣率100Hz，滿足應變、電壓、溫度、位移等緩變信號測量；

2.6支持外接直流電源供電，方便現場使用；

2.7 多種橋路方式程控切換：通過軟件程控設置全橋、半橋、1/4橋（120Ω、350Ω三線制自補償）的狀態，使用方便靈活，操作簡單；

2.8 橋路自檢功能：能夠準確判斷橋路的短路、開路等故障，方便實驗現場狀態檢查和故障排除；

2.9 通道自檢功能：內置標準應變?cè)矗�方便現場檢查儀器各通道狀態；

2.10 供橋電壓 2、5、10V；

2.11測量應變范圍：±10000με，±100000με；

2.12 電壓測量：滿度值±5000mV，±100mV，±10mV；

2.13最高分辨率：0.5με；
技術指標

1、技術參數

1.1 每臺儀器測量點數：40/60；

1.2 采樣速率（連續采樣）：1、2、5、10、20、50、100（Hz）/通道；

1.3 模數轉換器：24位A/D轉換器；

1.4 適用應變計電阻值：

⑴1/4橋電阻范圍：120Ω、350Ω程控切換；

⑵半橋、全橋電阻范圍：60Ω～20000Ω任意設定；

1.5 應變計靈敏度系數：1.0～3.0自動修正；

1.6 供橋電壓（DC）：2V、5V、10V分檔切換；

1.7 應變測量：滿度值±10000με，±100000με；最小分辨率0.5με；

1.8 電壓測量：滿度值±5000mV，±100mV，±10mV；最小分辨率5μV；

1.9 系統示值誤差：不大于0.5％±3με；

1.10 零漂：不大于3με/4h；

1.11 抗混濾波：截止頻率為采樣頻率的1/2.56倍，阻帶衰減大于-100dB/oct；

1.12 自動平衡范圍：±20000με（應變計阻值的±2%）；

1.13 長導線電阻修正范圍：0～100Ω；

1.14采樣形式：多通道并行同步采樣；

1.15通訊距離：使用網絡擴展無距離限制；

1.16電源：AC110V～240V，功率120W；直流電源輸入：DC10～36V；

1.18外形尺寸：378mm×350mm×105mm(40測點)

511mm×350mm×105mm(60測點)（長×寬×高）便攜機箱。
2、使用環境

使用環境適用于GB6587-2012-Ⅱ組條件。

2.1溫度：

⑴貯存條件：-40℃～60℃

⑵極限條件：-10～50℃

⑶工作范圍：0～40℃

2.2濕度：

⑴工作范圍：40℃（20～90）%RH

⑵貯存條件：50℃ 90%RH24h

2.3振動（非工作狀態）：

⑴頻率循環范圍：5～55～5Hz

⑵驅動振幅（峰值）：0.19mm

⑶掃頻速率：小于或等于1倍頻程/min

⑷在共振點上保持時間：10min

⑸振動方向：x、y、z
系統框圖

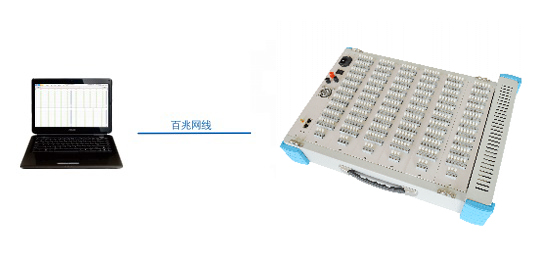

1、系統連接圖

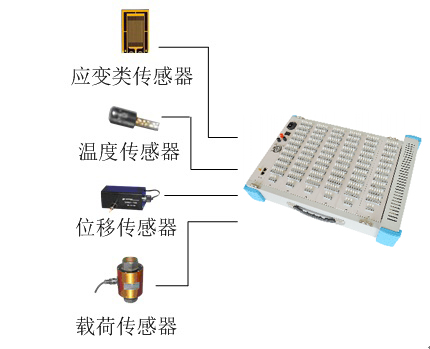

1.1 TZT3826H動靜態電阻應變儀與部分傳感器的連接，如圖1所示：
