概 述：

TST3821EN無線靜態應變儀，廣泛應用于機械制造、土木工程、橋梁建設、航空航天、國防工業、交通運輸等領域。每臺采集箱內置智能鋰電池組、ZigBee無線通訊模塊、放大器、A/D轉換器等，通過無線通訊控制器進行數據接收，****限度保護測試人員的人身安全。
1、應用范圍

1.1在布線困難的場合，完成全橋、半橋、1/4橋（120Ω兩線制公共補償）、1／4橋（120Ω三線制自補償）狀態的靜態應力應變測量和分析；

1.2配合各種橋式傳感器，可實現壓力、力、荷重、位移等物理量的測量和分析；

1.3與熱電偶配合，軟件自動查詢熱電偶分度號，對溫度進行測量。
2、特點

2.1 體積小巧，方便攜帶；

2.2 安裝方便，可使用強磁吸盤安裝，免除繁瑣的現場布線；

2.3 采用進口高性能固態繼電器，通過特殊的電路設計，消除了開關切換時，接觸電勢的變化對測量結果造成的影響

2.4 先進的隔離技術和合理的接地，使系統具有極強的抗干擾能力，適用于各種工程現場的檢測；

2.5 ZigBee和以太網兩種通訊方式

(1) 采用ZigBee無線通訊技術，在視距情況下，模塊間****通訊距離可達500米；

(2) 采用以太網通訊，****通訊距離可達100米，通過中繼，傳輸距離更遠；

2.6 獨立化模塊設計，每個數據采集模塊可測量8個測點，每臺計算機可控制1024個測點；

2.7 與計算機通訊采用ZigBee控制器或以太網，控制器采用USB供電，方便現場使用；

2.8 ZigBee通訊時最高采樣速率1Hz/測點，以太網通訊時最高采樣速率5Hz/測點，最高分辨率1με；

2.9多種橋路方式切換：通過軟件設置全橋、半橋、1/4橋（120Ω三線制自補償）、1/4橋（120Ω兩線制公共補償）的狀態，使用方便靈活，操作簡單；

2.10內置8G存儲空間，完善的文件管理系統，方便離線采集；

2.11 內置鋰電池，支持儀器長時間連續工作。
技術指標

1、技術參數
1.1 測量點數：每個采集模塊有8個測點，單臺計算機最多1024個測點；

1.2 適用應變計電阻值：

1.2.1 1/4橋（120Ω兩線制公共補償）、半橋、全橋：60Ω～10000Ω任意設定；

1.2.2 1/4橋（120Ω三線制自補償）：120Ω或350Ω（訂貨時確定一種）

1.3 最高采樣速率：

1.3.1ZigBee通訊時最高采樣速率1Hz/測點；

1.3.2以太網通訊時最高采樣速率5Hz/通道；

1.4 應變計靈敏度系數：1.0～3.0自動修正；

1.5 供橋電壓(DC)：2V；

1.6 橋路類型：1/4橋（120Ω三線制自補償）、1/4橋（120Ω兩線制公共補償）、半橋、全橋；

1.7 測量應變范圍：±20000με；

1.8 最小分辨率：1με；

1.9 電壓量程：±20mV，±5000mV；

1.10 系統示值誤差：不大于0.5％±3με；

1.11 零漂：不大于3με/4h（單次采樣條件下測量)；

1.12 自動平衡范圍：±15000με（應變計阻值的±1.5%）；

1.13 長導線電阻修正范圍：0.0～100Ω；

1.14 無線通訊：ZigBee無線網絡通訊實現無線靜態應變測量。在視距情況下，模塊間通訊距離最遠可達500m；

1.15 內置緩存容量：8G；

1.16 最長工作時間：12小時；

1.17 外形尺寸：

1.17.1應變采集模塊：222mm（長）×110mm（寬）×32mm（高）；

1.17.2無線通訊控制器：65mm（長）×30mm（寬）×16mm（高）；

1.18 儀器自重：

1.18.1應變采集模塊：約0.8kg；

1.18.2通訊控制器：約0.1kg。
2、使用環境
使用環境適用于GB6587-2012-Ⅱ組條件。

2.1溫度：

⑴貯存條件：-40℃～60℃

⑵極限條件：-10～50℃

⑶工作范圍：0～40℃

2.2濕度：

⑴工作范圍：40℃（20～90）%RH

⑵貯存條件：50℃ 90%RH24h

2.3振動（非工作狀態）：

⑴頻率循環范圍：5～55～5Hz

⑵驅動振幅（峰值）：0.19mm

⑶掃頻速率：小于或等于1倍頻程/min

⑷在共振點上保持時間：10min

⑸振動方向：x、y、z
系統框圖
1、系統連接圖

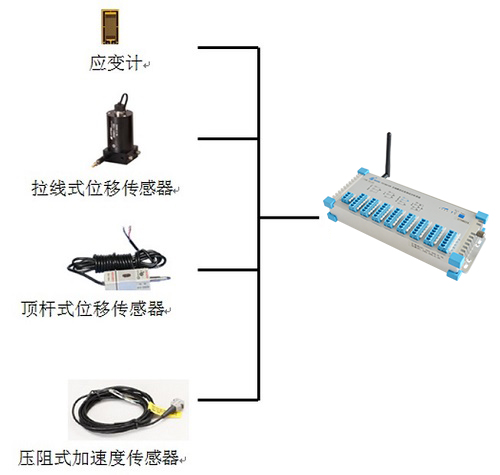

1.1儀器和傳感器連接，如圖1所示：
