概 述:

TST5910超高速動態應變儀，應用范圍廣泛，可完成應力應變、振動（加速度、速度、位移）、沖擊、聲學、溫度（各種類型熱電偶、鉑電阻）、壓力、流量、力、扭矩、電壓、電流等各種物理量的測試和分析。20MHz高速瞬態采樣速率，廣泛應用于沖擊、爆破試驗，準確捕捉瞬態信號。

1、適用范圍

1.1 可完成全橋、半橋、1／4橋（120Ω三線制）狀態的應力應變的測試和分析；

1.2 配合橋式傳感器，對力、壓力、位移、速度、加速度等物理量進行精確測試；

1.3 選配電荷適調器，和壓電式傳感器配合，精準測量動態壓力和加速度；

1.4 電壓輸入，對各種電壓信號進行精確測量，與熱電偶、磁電式速度傳感器及各種變送器配合，對多種物理量進行測試和分析。

2、特點

2.1 外觀設計為3U標準機箱，每臺最多16或32通道，可直接安裝于標準機柜內組成龐大的測試系統；

2.2 支持智能導線識別功能，根據預定義模版自動設置測點參數；

2.3 支持TEDS傳感器接入，根據國際標準，進行傳感器參數自動導入；

2.4 千兆以太網或USB3.0通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，配合20MHz的采樣頻率，前置放大器增益可調、頻寬達DC~1MHz；

2.5 支持應變應力現場通道標定，可快速獲知通道當前狀態；

2.6 配合程控自動校準設備可實現電壓、應變自動校準，并可根據用戶自定義模版自動生成標定報告；

2.7 每通道包含獨立的DSP實時信號處理系統和16位A/D轉換器；

2.8 DMA方式實時數據傳送，保證了數據傳送的高速、穩定、不漏碼、不死機；

2.9 四線制供橋，橋壓不受導線長度（電阻）的影響；

2.10 進口雷莫接插件：輸入接插件采用了進口高性能雷莫頭，大大提高了小信號輸入的可靠性，操作也十分方便。
技術指標

1、技術指標

1.1 通道數：2通道/卡；

1.2 支持EID智能導線識別；

1.3 具備機號顯示；

1.4 輸入阻抗：10MΩ+10MΩ；

1.5 輸入方式：GND、SIN-DC、DIF-DC、AC；

1.6 支持TEDS傳感器接入；

1.7 電壓測量滿度值：±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V，±10V；

1.8 應變測量：

（1） 橋路方式：半 橋、全橋采用四線制供橋；1/4橋（120Ω三線制）；

（2） 信號輸入采用10芯雷默；

（3） 適用應變片電阻值：三線制1/4橋電阻為120Ω或350Ω（訂貨時確定一種）；半橋、全橋電阻范圍為60Ω～10000Ω任意設定；

（4） 橋壓：2V、5V、10V、24V；

（5） 供橋精度：0.1%；

（6） 供橋穩定度：小于0.05%；

（7） ****輸出電流：50mA；

（8） 滿度值：±100000με、±10000με、±1000με；

（9） 平衡方式：自動平衡。

1.9 示值誤差：不大于0.5％（F.S）；

1.10 通道帶寬：DC～1MHz(+0.5dB～-3dB) （±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V）

1.11 噪聲：不大于 8μVRMS（輸入短路，在****增益和****帶寬時折算至輸入端）；

1.12 共模抑制 (CMR)：不小于 100dB；

1.13 共模電壓 （DC或AC峰值）：小于 ±10V、DC～60Hz；

1.14 時間漂移：小于3μV/小時（輸入短路, 預熱1小時后, 恒溫,在****增益時折算至輸入端）；

1.15 輸入過載指示：當輸入信號大于滿度值的95%時，指示燈為紅色，表示過載；

1.16 輸入欠載指示：當輸入信號小于滿度值的 5%時，指示燈為綠色；

1.17 自動平衡范圍：±50mV；

1.18 低通濾波器：

（1） 截止頻率：1k、10k、100k、PASS五檔程控切換；

（2） 平坦度：小于0.1dB(2/3截止頻率內)；

（3） 阻帶衰減：－24dB/Oct；

1.19 模數轉換器：16位；

1.20 連續采樣速率：16通道同時工作，最高采樣率1MHz/通道（海量存儲）；

1.21 瞬態采樣速率：所有通道同時工作時，最高采樣率20MHz/通道；

1.22 存儲深度：瞬態記錄時，1至8192k點任意設置；連續記錄時，由計算機剩余硬盤空間容量決定；

1.23 瞬態記錄延時深度：0～8191k點任意設置；

1.24 觸發方式：手動觸發、外觸發、信號觸發、定時觸發等；

1.25 通訊方式：USB3.0接口；

1.26 功率：16通道功率160W；

1.27 使用環境：適用于GB/T6587-2012-Ⅱ組條件；

1.28 外形尺寸：236mm（寬）×132mm（高）×338mm（深）（半19英寸3U機箱）；

482mm（寬）×132mm（高）×338mm（深）（19英寸3U機箱）。

2、使用環境

2.1 溫度：

（1） 貯存條件：-40℃～60℃；

（2） 極限條件：-10～50℃；

（3） 工作范圍：0～40℃。

2.2 濕度：

（1） 工作范圍：40℃（20～90）%RH；

（2） 貯存條件：50℃ 90%RH24h。

2.3 振動（非工作狀態）：

（1） 頻率循環范圍：5～55～5Hz；

（2） 驅動振幅（峰值）：0.19mm；

（3） 掃頻速率：小于或等于1倍頻程/min；

（4） 在共振點上保持時間：10min；

（5） 振動方向：x、y、z。
系統框圖

1、系統構成

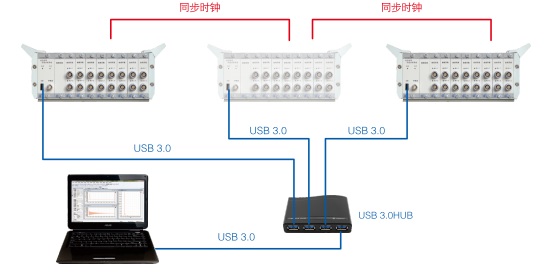

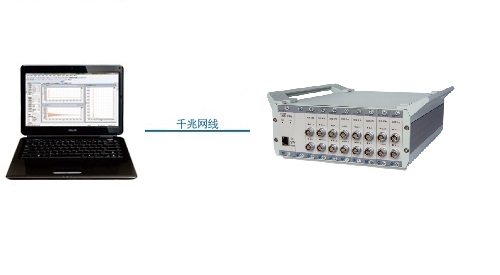

數據采集系統與計算機通過USB3.0/千兆網通訊，通過網絡技術，可實現無限多通道擴展并行采樣，實時進行信號采集、儲存、顯示和分析等。

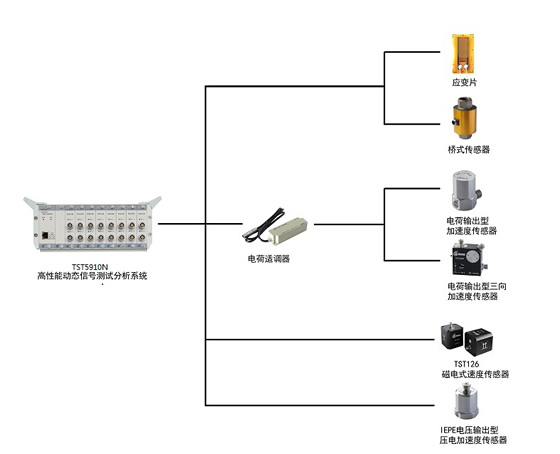

1.1 儀器與多種傳感器的連接，如圖1所示：
