概述：

TST5928動態應變儀采用以太網供電技術和IEEE 1588同步（網絡測量和控制系統網絡同步技術），廣泛應用于大數據時代的數據信號采集及分析；

1、適用范圍

1.1 內置了24V/4mA偏置電路，采集IEPE壓電式加速度傳感器和傳聲器的輸出信號；

1.2 電壓輸入，對各種電壓信號進行精確測量；
2、特點

2.1 完整的硬件和軟件環境，兼容各種電量和傳感器輸出信號的采集和分析；

2.2 模塊一花設計，通道靈活配置，以太網通訊實現通道無限擴展；

2.3 支持TEDS傳感器接入，根據國際標準，進行傳感器參數自動導入；

2.4 千兆以太網通訊及POE供電（也可外部供電），將TST5928置于測點附近，組成多模塊分布式測試系統；

3.5 IEEE 1588精密時間協議，實現所有通道同步采樣，同步誤差不大于200ns；；

2.6 每通道獨立的24位 A/D轉換器；

2.7 DMA方式實時數據傳送，保證了數據傳送的高速、穩定、不漏碼、不死機；

2.8 實現了數據實時傳輸、實時顯示，利用計算機的硬盤，長時間實時、無間斷記錄多通道信號；
技術指標

1、技術指標：

1.1 通道數：8通道/臺；

1.2 輸入阻抗：10MΩ+10MΩ；

1.3 同步方式：交換機1588時鐘同步，同步誤差不大于200nS；

1.4 通訊方式：以太網通訊；

1.5 輸入方式：GND、SIN-DC、DIF-DC、AC、IEPE；

1.6 采樣速率：8通道同步，最高采樣速率100kHz；

1.7 頻響：DC～50kHz；（20kHz平坦，截止頻率處-3dB）；

1.8 抗混濾波器：

a) 截止頻率：采樣速率的1/2.56倍,設置采樣速率時同時設定；

b) 阻帶衰減：-120dB/oct；

c) 平坦度（分析頻率范圍內）：±0.05dB；

1.9 A/D轉換器：24bit A/D；

1.10 支持TEDS傳感器接入；

1.11 電壓測量滿度值：±5V、±2V、±1V、±0.5V、±0.2V、±0.1V；

1.12 共模抑制比：≥100dB；

1.13 低通濾波器：

a) 截止頻率：3kHz、300Hz、30Hz、PASS；

b) 平坦度：小于0.1dB(1/2截止頻率內)；

c) 阻帶衰減：大于－18dB/oct；

1.14 電壓測量：

a) IEPE電源：4mA/24V；

b) 頻響：0.5Hz～50kHz；（20kHz平坦，截止頻率+0.5dB～-3dB）

c) 電壓示值誤差：≤0.2%FS；

d) 具有TEDS功能：能夠讀取智能傳感器信息；

e) 通道隔離度：≥80dB；

f) 通道一致性：（滿足A級）；

g) 相位差：±1°；

h) 幅值比：±0.1dB；

1.15 機號可以程控設置；

1.16 指示燈類型：具備同步指示燈、電源燈、采樣燈；

1.17 供電方式：POE供電或者外部5V供電；

1.18 儀器尺寸：188mmÍ102mmÍ32mm；

1.19 重量：0.3kg；
2、使用環境

2.1 溫度：

(1)貯存條件：-40℃～60℃；

(2)極限條件：-10～50℃；

(3)工作范圍：0～40℃；

2.2 濕度：

(1)工作范圍：40℃（20～90）%RH；

(2)貯存條件：50℃ 90%RH24h；

2.3 振動（非工作狀態）：

(1)頻率循環范圍：5～55～5Hz；

(2)驅動振幅（峰值）：0.19mm；

(3)掃頻速率：小于或等于1倍頻程/min；

(4)在共振點上保持時間：10min；

(5)振動方向：x、y、z。
系統框圖

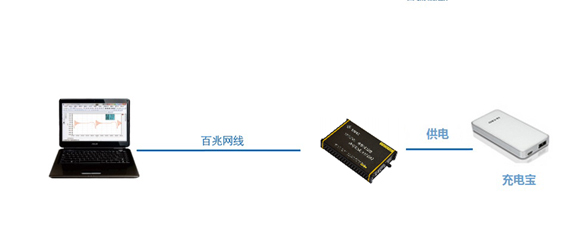

1、系統連接圖

數據采集系統與計算機通過百兆以太網通訊，通過網絡技術，可實現無限多通道擴展并行采樣，實時進行信號采集、儲存、顯示和分析等。

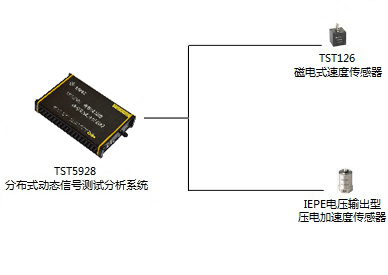

1.1 儀器與多種傳感器的連接，如圖1所示：
