一、 項目簡介京哈高速公路遷西支線，起點為灤縣椅子山村西南、與京秦高速公路相交，向北經豐潤區、遷西縣，終點為遷西縣城，全長 38.5 公里 。該項目使用TZT3827、TZT3821、TZT5927對遷西支線上的一座斜拉索橋進行橋梁檢測，包括脈動與模態分析、索力測試（原始索力與加載索力）、動載測試（動位移與動應變測量）、靜載測試（應變位移測量）。
二、測試設備TZT3821 無線靜態數據采集系統
TZT3827 動靜態信號采集系統
TZT5927 無線索力測試系統
TZT5925 無線動態數據采集系統
941B 型速度傳感器
應變片、頂桿式位移傳感器、屏蔽線纜若干
筆記本電腦（配套 TZTDAS 信號測試分析軟件）
三、試驗過程
整個實驗分為 脈動與模態分析實驗、索力測試實驗（原始索力與加載索力）、動載實驗（動位移與動應變測量、跳跑車實驗）、靜載實驗（應變位移測量）。
脈動與模態分析實驗采用 TZT3827 配合 941 型速度傳感器進行自然激勵下的振動信號采集，再用 TZTMP 模態分析軟件進行模態分析
索力測試實驗采用的是 TZT5927 無線索力測試系統進行信號采集，得出頻差，根據索長算出索力。
動載實驗采用了 TZT5925 無線動態數據采集系統進行動位移和動應變的采集。靜載實驗采用了 11 臺 TZT3821 無線靜態數據采集系統進行加載狀態下應變和位移的采集。

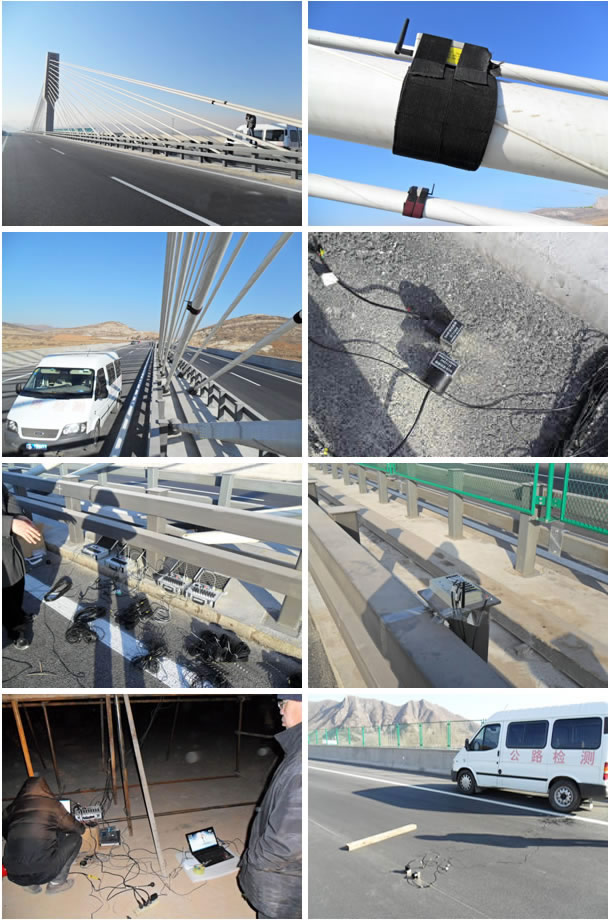

四、現場照片：
