一、項目簡介
天保立交橋橋橫跨滬蓉高速，位于江蘇省南京市雨花臺區天保橋(101縣道)。由于缺乏系統保養，長期超負荷的承載。橋梁產生較大梁板位移現象，對天保立交橋的結構性能及使用壽命產生較大影響，存在安全隱患，需對橋梁的健康狀態進行監測。
二、測試設備
| 序號 |
產品名稱 |
數量 |
| 1 |
TZT3802-50無線溫度節點 |
1 |
| 2 |
TZT3802-60無線電流節點 |
4 |
| 3 |
PT100熱電阻傳感器 |
1 |
| 4 |
拉線式位移傳感器 |
4 |
| 5 |
云服務器 |
1 |
| 6 |
橋梁健康在線監測系統軟件 |
1 |

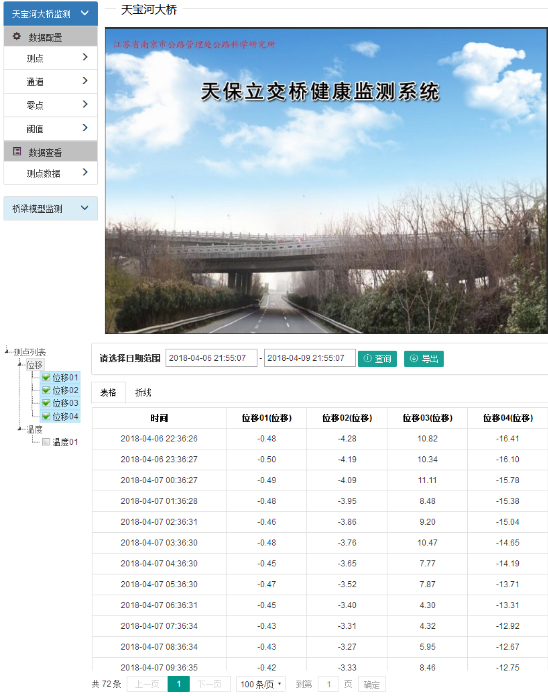

三、軟件界面

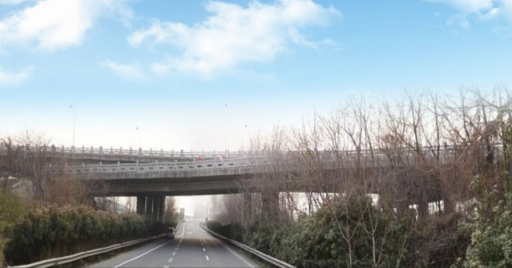

四、現場照片
五、試驗結果
該項目由拉線位移傳感器、PT100傳感器以及我公司自主研制的微功耗設備而組成在線測試分析系統，主要監測支座位移以及環境溫度，獲取橋梁的運行狀態，分析橋梁的變化趨勢等。現場無需供電，儀器內置亞鋰電池，滿足項目所需的長期在線監測要求。定時30分鐘采集上傳數據到遠程云服務器上，連續工作3-4年。通過云服務端數據管理，提供數據的記錄、查詢、分析以及預警，達到為橋梁的健康穩定運行提供科學可靠的依據的目標。
